23년형 삼성 창문형에어컨 설치방법 윈도우핏/설치순서와 사진 동영상/설명서 다운로드

갑자기 날씨가 더워져 분리해 뒀던 삼성 창문형 에어컨을 재설치하려 하시나요? 아래 설명과 사진을 보시고 순서대로 따라 하면 쉽게 재설치할 수 있습니다. 설치 동영상과 설치 가이드 설명서 다운로드도 가능하니 보시고  23년형 창문형 에어컨 윈도우핏 안전하게 설치하시고 시원한 여름 보내세요.

23년 삼성 창문형 에어컨 설치가이드

지금 다운받기









설치 준비물



■ 삼성 창문형 에어컨



■ 보호 장갑



■ 드라이버

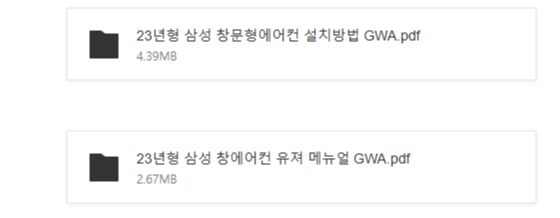

▼ 설치 가이드 다운로드 ▼









Step 1 설치환경 확인

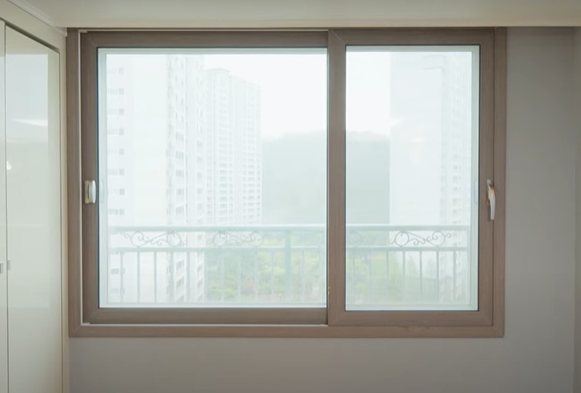

1-1.창틀이 있는 미닫이 창에만 설치 가능 여닫이 창, 목재 창, 알루미늄 창일 경우 설치 불가능

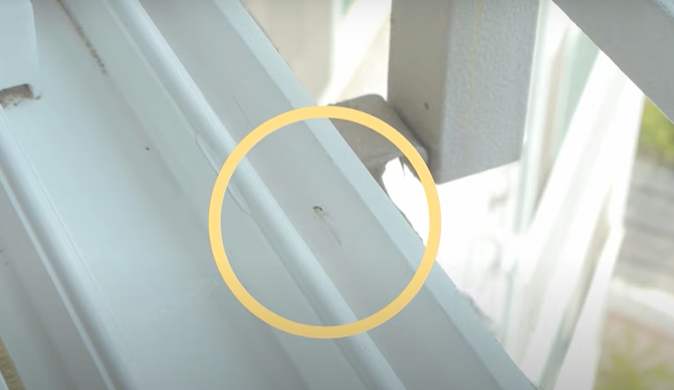

1-2. 창틀에 물빠짐 구멍이 없는 경우에는 물 넘침의 원인이 될 수 있으므로 설치 불가능

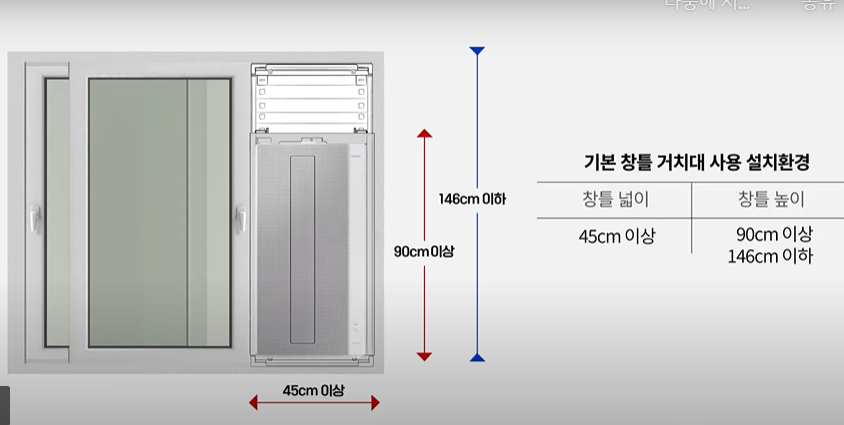

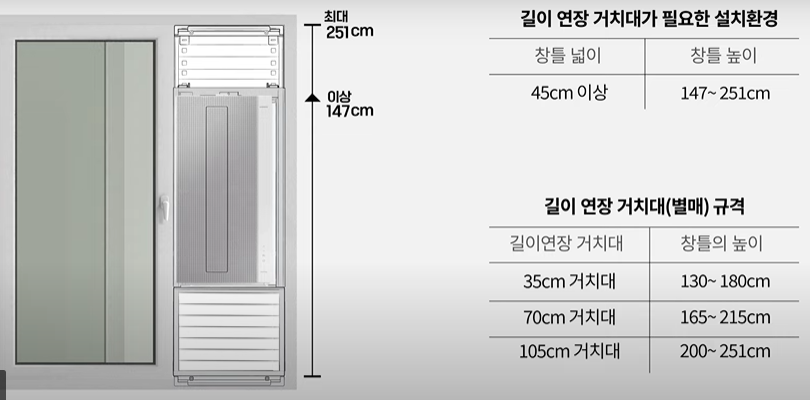

1-3. 거치대는 창문을 열었을 때 가로 넓이는 45 cm 이상 세로 높이는 90 cm 이상 146 cm 이하여야 설치 가능 창틀의 높이가 147 cm 이상이라면 별도 길이 연장 거치대를 사용해 최대 251 cm까지 설치 가능

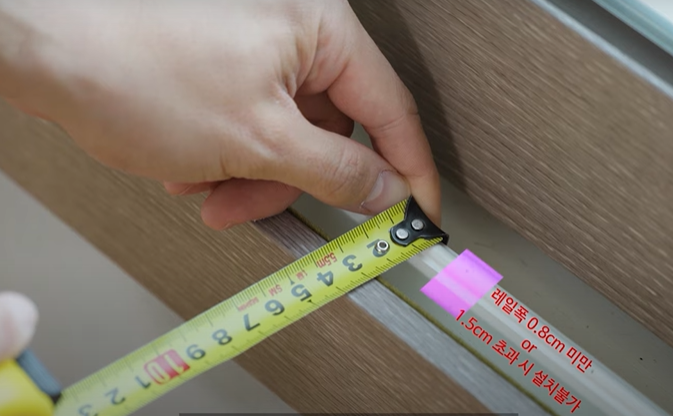

1-4. 거치대는 실내측 가장 가까운 창틀의 레일 폭이0.8 cm ~ 1.5 cm 사이에서만 설치가 가능 레일 폭이 0.8 cm 미만이거나 1.5 cm를 초과한다면 제품의 설치가 불가능















Step 2 거치대 설치하기





2-1. 낙하 방지를 위해 방충망과 외벽 창문을 닫고, 안전을 위해 보호장갑을 착용

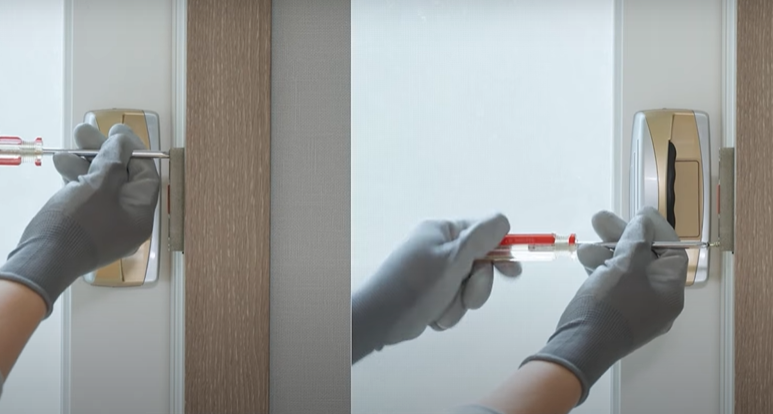

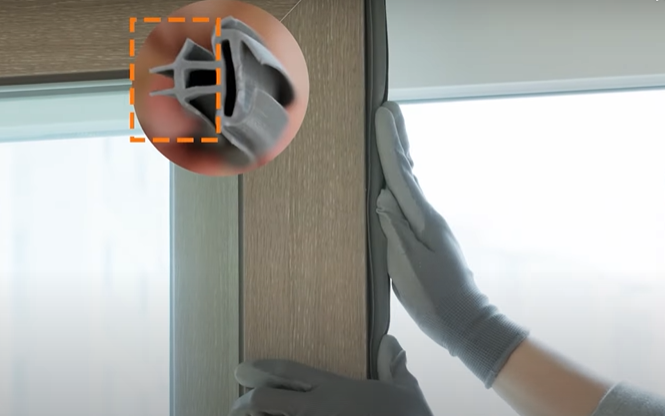

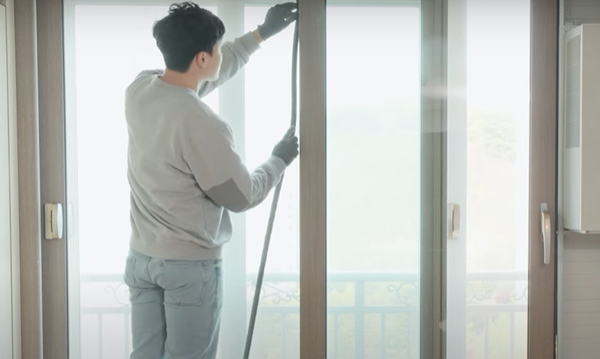

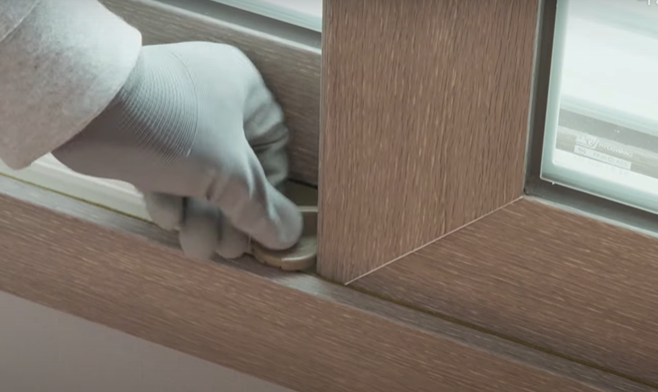

2-2. 창틀의 창문 잠금 장치부를 분리 창틀과 창문 사이의 틈새에 틈새 보완용 가스켓을 방향에 유의해서 끼워 틈새를 막고, 남는 부분은 잘라서 제거 (만약, 틈새 마감 처리가 잘되지 않으면 빛 비침이나 빗물 침투 현상이 발생할 수 있음)

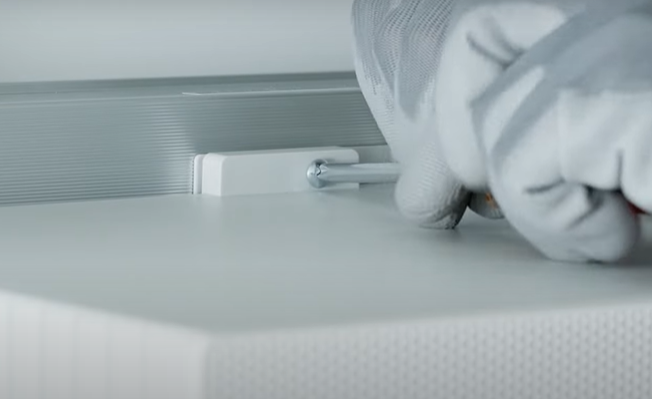

2-3. 거치대 준비 거치대의 측면 커버는 구입 시 우측 창문 설치 환경으로 조립되어 있으며 만약 좌측 창문에 제품 설치를 원하면 우측면에 조립되어 있는 측면 커버의 이동 조립이 필요 측면 커버 이동 조립은 우측면의 측면 커버를 위로 당겨 분리한 뒤, 좌측면 프레임에 맞춰서 끼운 후 아래로 내려주시면 이동 조립이 완료

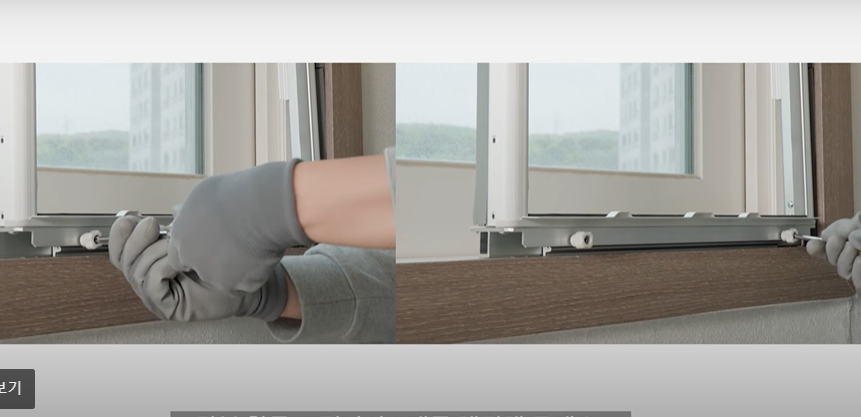

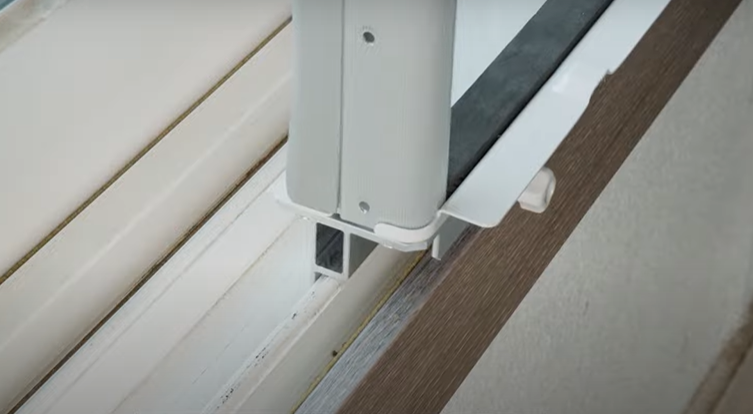

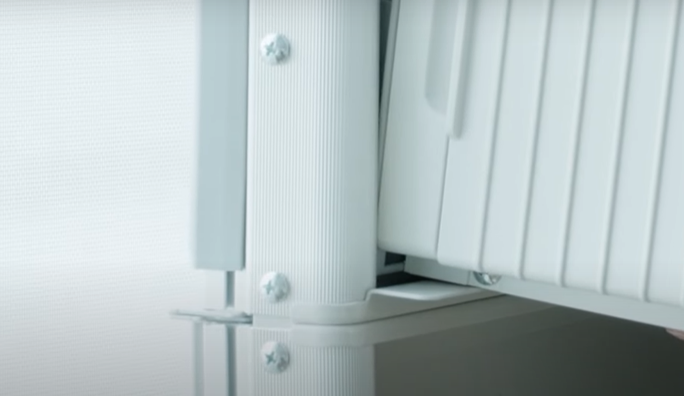

2-4. 거치대를 들어 하단 가장 가까운 레일에 거치대 하부 걸림 구조를 안착시키고 창틀 쪽으로 밀어 완전히 밀착시킨 후 하부 창틀 고정나사 2개를 체결

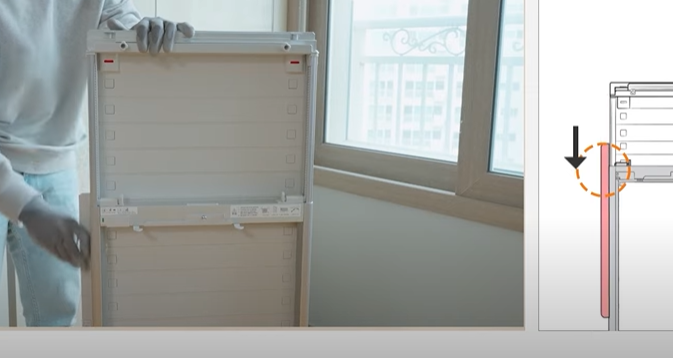

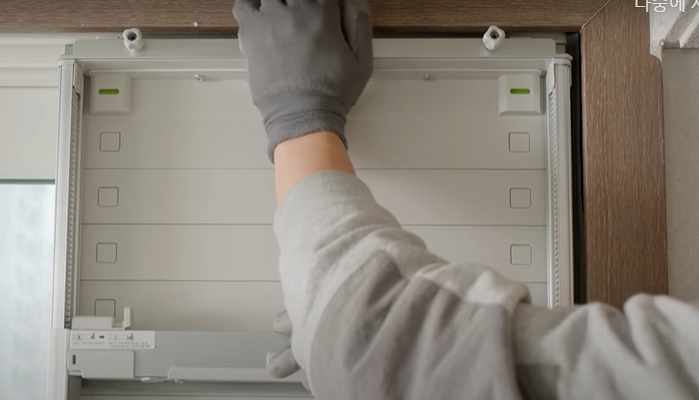

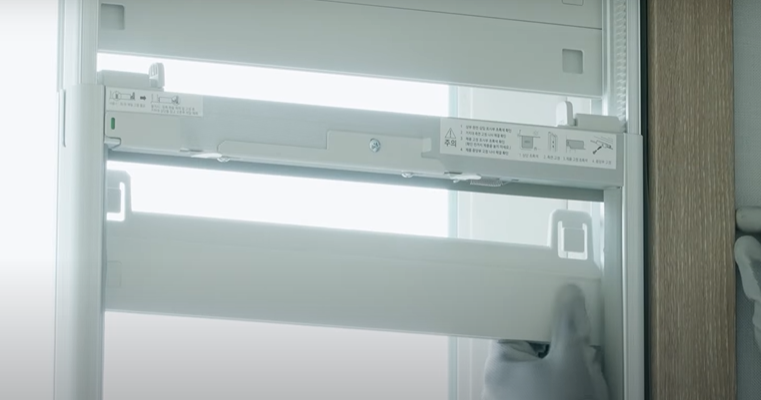

2-5. 거치대 상부를 잡고 상부 걸림 구조가 가장 가까운 창틀 레일에 끼워질 때까지 위로 올리고 거치대 상부가 창틀에 정확하게 끼워졌다면 양측 상단의 표시부가 빨간색에서 초록색으로 바뀜

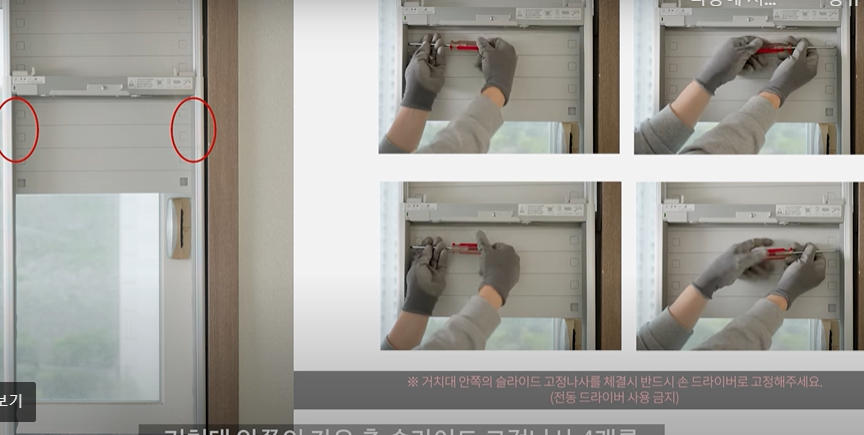

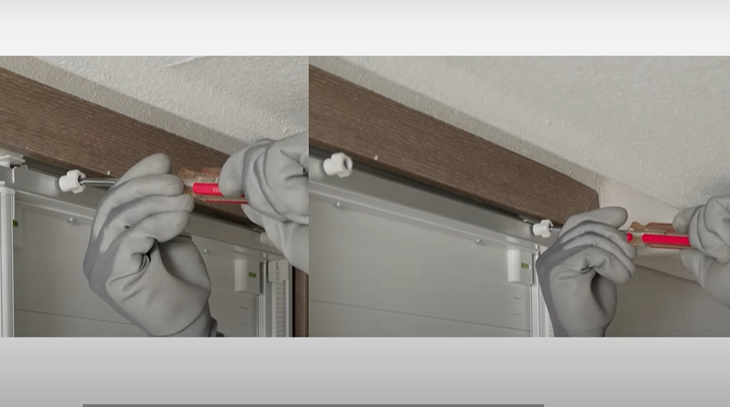

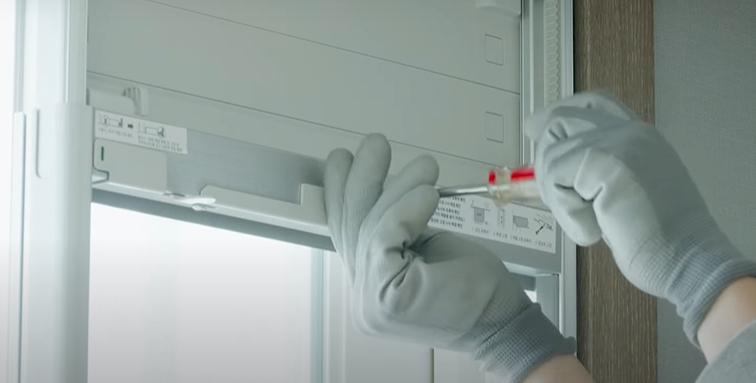

2-6. 상부 창틀 고정나사 2개 체결 이제 거치대가 아래로 내려오지 않도록 거치대 안쪽의 좌우측 슬라이드 고정나사 4개를 더 이상 돌아가지 않을 때까지 돌려 단단히 고정하고 거치대를 상하 앞뒤로 흔들어 다시 한번 고정상태를 확인 ※ 주의! 전동 드라이버 사용금지

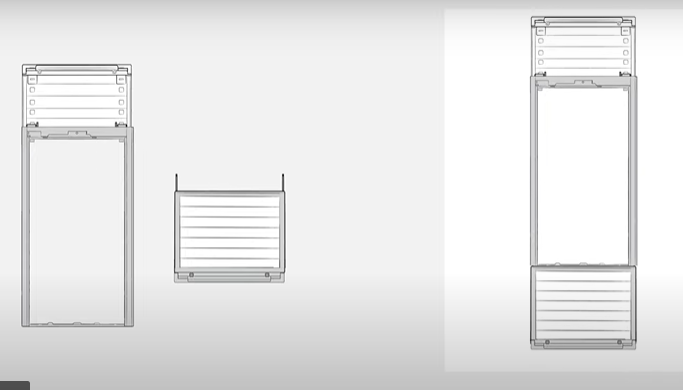

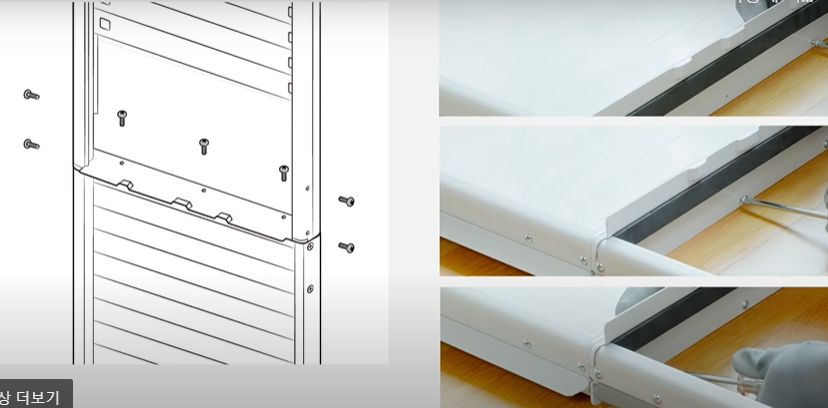

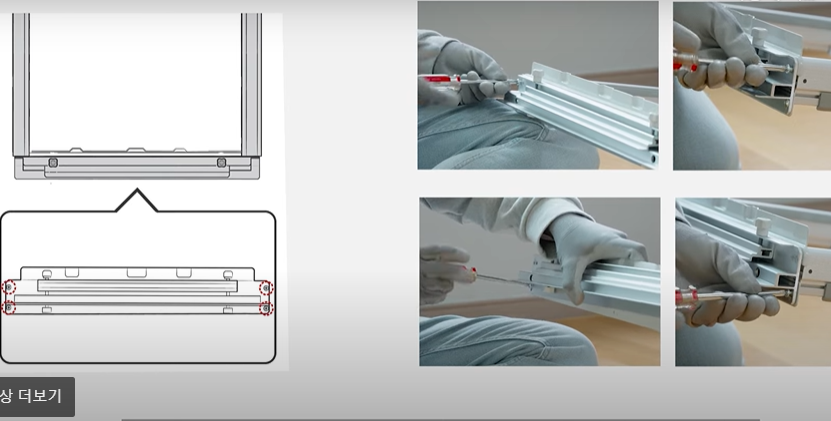

2-7. 만약 창틀의 높이가 높다면 연장 거치대를 사용 연장 거치대를 사용해서 설치할 경우에는 기본 거치대 하부 걸림 구조의 연장 거치대 이동 조립과 기본 거치대와 연장 거치대와의 연결 조립이 필요 하부 걸림 구조의 이동 조립을 위해 기본 거치대 하부 걸림 구조 고정나사 4개를 풀어 분리한 후 연장 거치대의 하부로 옮겨서 조립 그 후 기본 거치대에 연장 거치대를 밀어 넣고 연장 거치대에 동봉된 측면 고정나사 4개와 기본 거치대 안쪽 하부나사 3개를 체결해서 거치대 연장 조립을 완료





2-8. 이제 연장된 거치대를 들어 하단 가장 가까운 레일에 거치대를 하부 걸림 구조를 안착시키고 창틀 쪽으로 밀어 완전히 밀착시킨 후 하부 창틀 고정나사 2개를 체결 (2-4 참고) 그 후 거치대 상부를 잡고 상부 걸림 구조가 가장 가까운 창틀 레일에 끼워질 때까지 위로 올리기 거치대 상부가 창틀에 정확하게 끼워졌다면 양측 상단의 표시부가 빨간색에서 초록색으로 바뀜 (2-5 참고) 상부 창틀 고정나사 2개를 체결해 주세요. 이제 거치대가 아래로 내려오지 않도록 거치대 안쪽의 좌우측 슬라이드 고정나사 4개를 더 이상 돌아가지 않을 때까지 돌려 단단히 고정하고 거치대를 상하 앞뒤로 흔들어 다시 한번 고정상태를 확인 (2-6 참고)







▼ 연장 거치대 설치 방법 동영상 보기 ▼











Step 3 가림막 제거하기

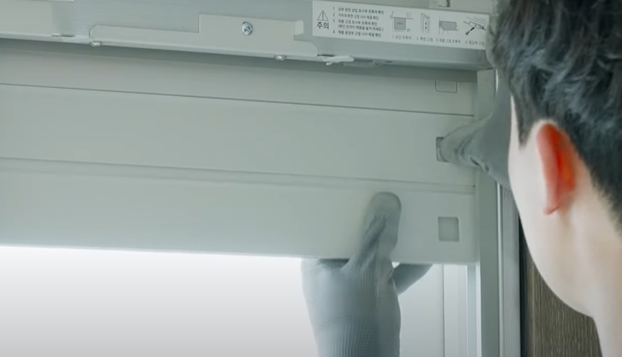

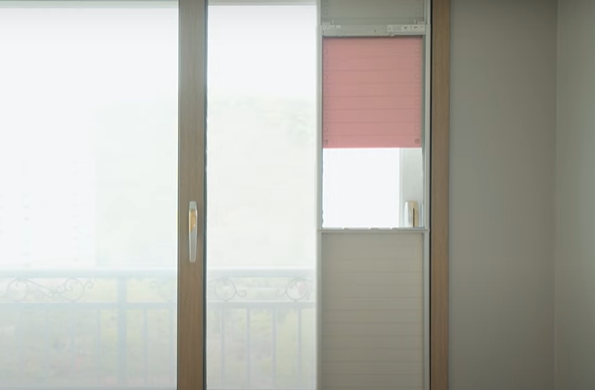

3-1. 거치대가 창틀에 설치되었다면 이제 중앙 프레임 아래로 보이는 가림막을 제거 가림막은 양쪽 사각형 버튼을 누른 상태에서 아래로 내리면 분리됨





3-2. 만약 중앙 프레임 아래로 가림막이 모두 제거되지 않으면 에어컨이 조립되지 않고 가림막을 너무 많이 제거해 중앙 프레임 위쪽으로 틈이 생기면 외부 공기가 유입되어 냉방성능이 떨어질 수 있으므로 중앙프레임에 맞춘 가림막 제거 필요 중앙 프레임 뒤로 사각형 버튼이 가려 진다면  중앙 프레임 위로 노출된 가림막까지 제거한 후 중앙 프레임 높이에 맞춰 가람막 1단을 분리 가림막 제거 높이 조정이 끝나면 제일 하단 가림막의 좌우 버튼 홀에 가림막 버튼홀 덮개를 조립해 마감







▼ 가림막 제거 동영상 보기 ▼













Step 4 창문형 에어컨 고정하기

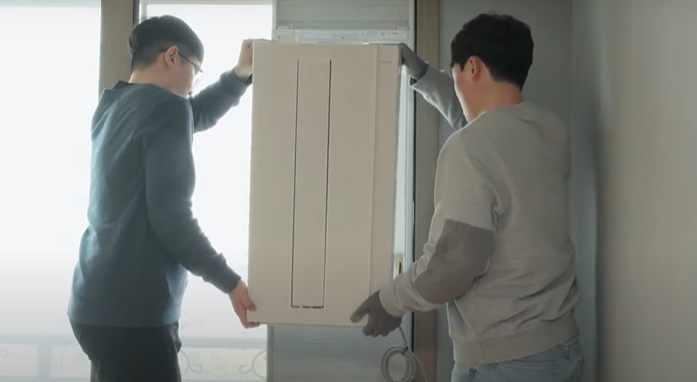

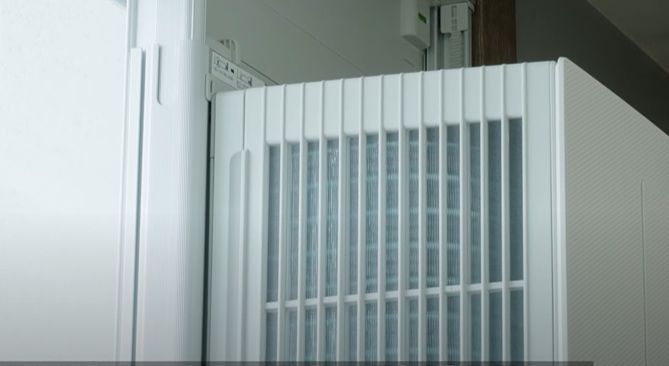

4-1. 거치대 중앙의 제품 고정나사를 푼 후 제품이 무거우므로 안전을 위해 두 명이 함께 제품을 들어  하단부터 거치대 패킹 최하단부에 맞닿게 올리고 제품의 상단부를 밀어 넣어 거치대에 제품을 결합

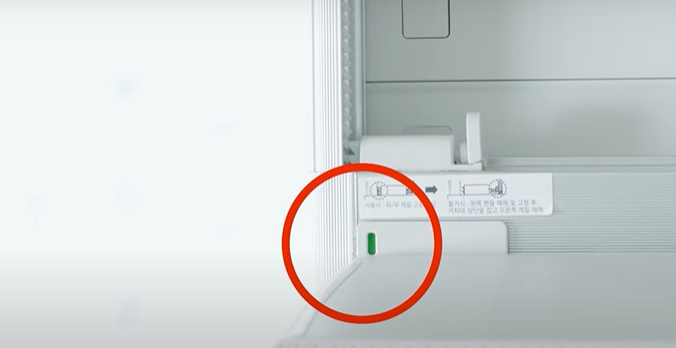

4-2. 제품이 고정 후크에 정확하게 결합되었다면 에어컨 상단 좌측의 표시부가 빨간색에서 초록색으로 바뀌니 확인





4-3. 이제 분리했던 제품 고정나사를 체결해 창문형 에어컨 고정 완료















Step 5 제품 설치 완료하기

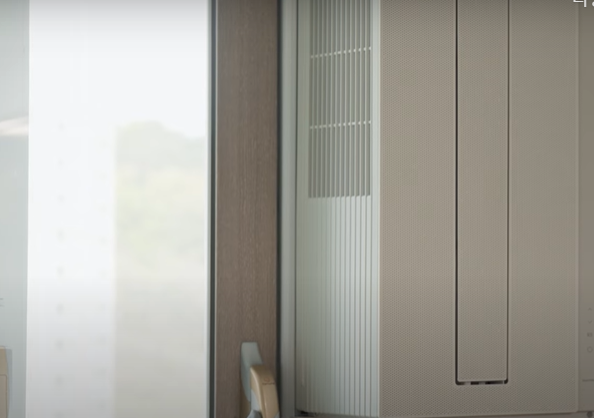

5-1. 제품 설치가 끝나면 외벽 창문은 활짝 열고, 실내측 창문은 제품 측면에 완전히 밀착시킨 후 창문 잠금장치를 상하단 창틀에 끼우고 시계방향으로 돌려 고정





5-2. 마지막으로 틈새 보완용 단열재를 창틀과 창문 사이 틈새에 밀어 넣어 외부 공기 유입을 차단시켜 주면 설치가 완료





이렇게 23년형 창문형 에어컨 윈도우핏 설치가 끝났습니다. 삼성 창문형 에어컨의 상쾌한 시원함과 시원한 여름 보내세요!











▼ 설치 동영상으로 총정리 해보기 ▼



 
